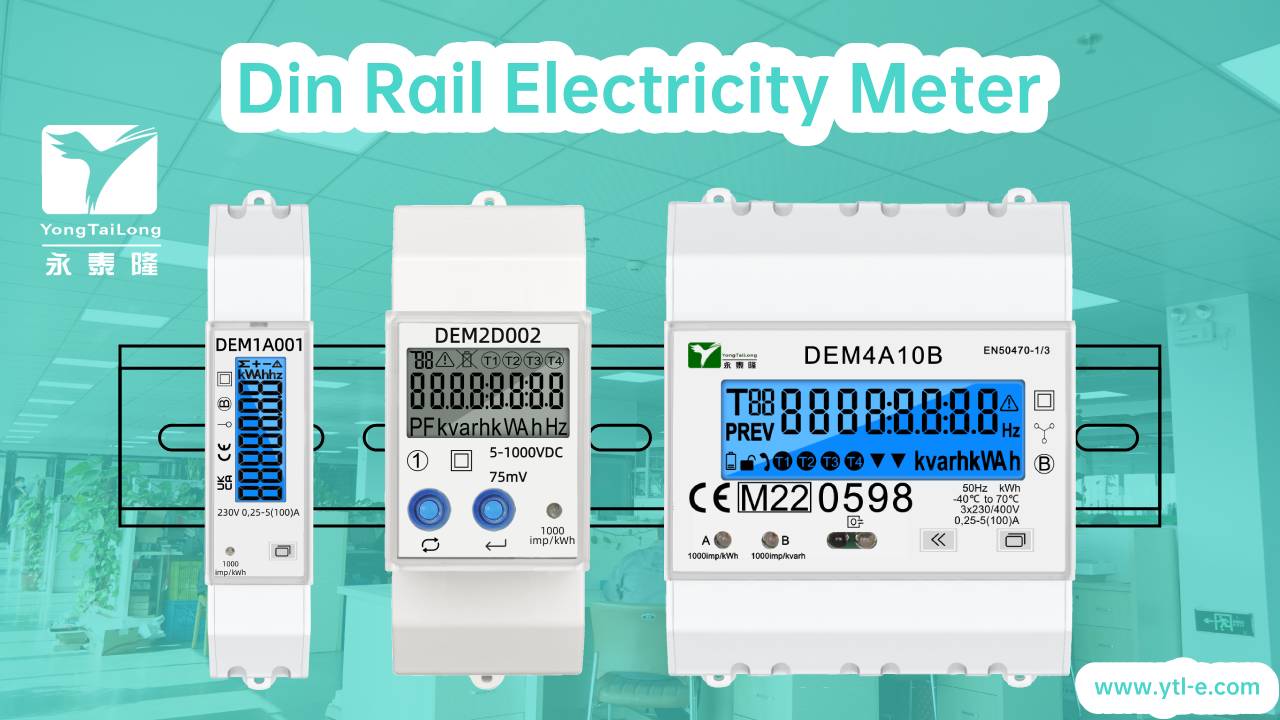

Dans notre vie quotidienne, la grande majorité des appareils électroménagers dépendent du courant alternatif pour fonctionner, c'est pourquoi le compteur électrique le plus courant que nous voyons est également un compteur AC. Cependant, dans un domaine technologique en rapide évolution, un autre type d’énergie électrique – le courant continu – joue un rôle de plus en plus crucial. L'instrument spécifiquement utilisé pour mesurer les paramètres électriques CC est un compteur CC. En tant qu'outil de mesure professionnel, bien qu'il ne soit pas aussi populaire que les compteurs AC, il s'agit d'un équipement de base indispensable dans des applications industrielles et technologiques spécifiques. En termes simples, un compteur CC est un instrument capable de mesurer avec précision divers paramètres électriques tels que la tension, le courant, la puissance et la consommation d'énergie cumulée dans un circuit CC. Il fournit un support de données crucial pour la gestion précise de l’électricité DC.

La différence fondamentale entre le courant continu et le courant alternatif

Pour comprendre pourquoi un compteur DC doit exister indépendamment, il est nécessaire de clarifier d’abord les différences fondamentales entre DC et AC. Le courant continu est caractérisé par une direction constante du courant circulant d'un pôle positif fixe vers un pôle négatif, et sa tension est relativement stable. Nous pouvons l’imaginer comme une rivière à sens unique au courant fluide. Les piles sèches et les piles rechargeables couramment utilisées produisent un courant continu typique. D’un autre côté, la direction du courant alternatif et l’amplitude de la tension subiront des changements périodiques au fil du temps, fluctuant comme des vagues selon un schéma régulier. Cette différence fondamentale entraîne des différences significatives dans les principes techniques et la construction des instruments utilisés pour les mesurer. Les compteurs CA ne peuvent pas être directement utilisés pour mesurer les paramètres CC, et vice versa. Par conséquent, des compteurs CC spécialement conçus pour les circuits CC ont vu le jour.

Le principe de fonctionnement de base d'un compteur CC : comment "capter" l'électricité CC

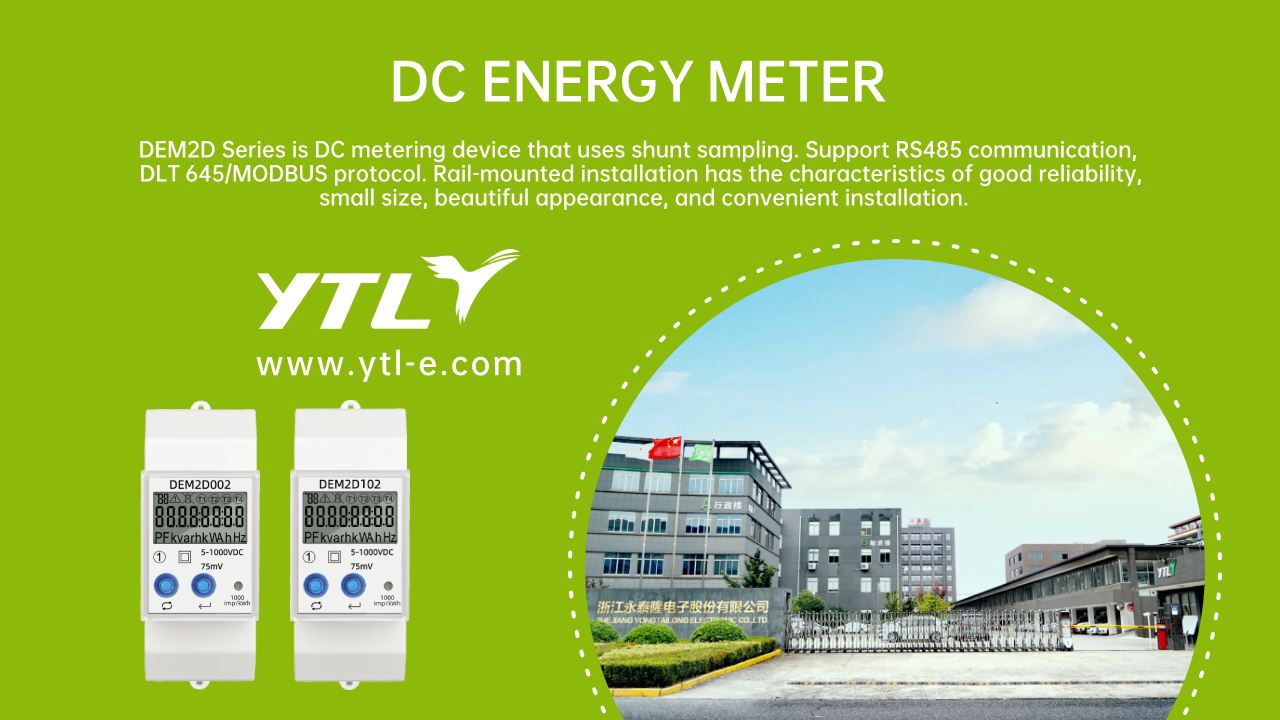

Un compteur CC peut « capturer » et quantifier avec précision l'énergie de l'électricité CC, en s'appuyant principalement sur sa technologie de mesure de base, parmi laquelle la plus critique est la mesure précise du courant. À l'heure actuelle, les compteurs CC intelligents grand public adoptent généralement deux principes : la méthode de mesure shunt et la méthode de mesure à effet Hall. La méthode shunt est une méthode classique et de haute précision basée sur la loi d'Ohm, qui implique qu'une faible résistance (appelée résistance shunt) avec une valeur de résistance connue très précise soit connectée en série dans le circuit testé. Lorsqu'un courant continu traverse cette résistance, une petite chute de tension proportionnelle à l'amplitude du courant sera générée selon la loi d'Ohm. En détectant cette chute de tension précise, le circuit de mesure peut convertir la valeur du courant circulant dans le circuit. Cette méthode présente une structure simple, un coût relativement faible et une précision extrêmement élevée, ce qui en fait le choix privilégié pour de nombreux scénarios de mesure de haute précision.

Une autre technique largement utilisée est la méthode de mesure par effet Hall. Le cœur de cette méthode est l’utilisation d’un dispositif semi-conducteur appelé « élément de Hall ». Le principe est que lorsqu'un conducteur ou un semi-conducteur traversé par un courant est placé dans un champ magnétique perpendiculaire à la direction du courant, une différence de tension proportionnelle à l'intensité du champ magnétique et à l'amplitude du courant sera générée des deux côtés, et ce phénomène est appelé effet Hall. Dans un compteur à courant continu, le champ magnétique généré par le courant mesuré est détecté par des éléments Hall et génère un signal électrique correspondant. Le grand avantage de cette méthode est qu’elle permet d’obtenir une isolation électrique du circuit testé, ce qui signifie que les mesures peuvent être effectuées sans connexion directe au circuit principal. Cela le rend très sûr et présente de faibles interférences de circuit lors de la mesure de courants importants, particulièrement adapté aux systèmes de haute puissance ou complexes nécessitant une isolation électrique.
Les principales utilisations et scénarios d'application des compteurs DC

Le domaine d'application des compteurs CC est très axé sur les scénarios dans lesquels l'électricité CC est la principale forme d'énergie ou de signal de contrôle. Avec le développement vigoureux des nouvelles technologies énergétiques et de l’électronique de puissance, le statut des compteurs à courant continu est de plus en plus important. Dans les systèmes de production d'énergie photovoltaïque, les panneaux solaires génèrent du courant continu et les compteurs CC sont utilisés pour mesurer avec précision la puissance en courant continu et l'électricité générée par les panneaux photovoltaïques. Ce sont des équipements clés pour évaluer l’efficacité du système et effectuer la comptabilité énergétique. Dans le domaine des véhicules électriques et de leurs bornes de recharge, le processus de charge et de décharge des batteries de puissance est entièrement un processus en courant continu. Les compteurs CC sont intégrés aux systèmes de gestion de batterie et aux équipements de charge pour surveiller le courant, la tension et la puissance de charge et de décharge en temps réel, garantissant ainsi la sécurité et la durée de vie des batteries.

De plus, dans les stations de base de communication et les centres de données, les blocs de batteries de secours sont essentiels pour garantir une alimentation électrique ininterrompue, et des compteurs CC sont utilisés pour surveiller l'état de charge et de décharge ainsi que l'état des batteries. Dans le domaine du transport ferroviaire, les systèmes de traction et de contrôle des locomotives électriques, des métros et d'autres véhicules utilisent largement le courant continu, et les compteurs de courant continu jouent un rôle important pour assurer leur fonctionnement stable. De même, dans les processus industriels tels que l'électrolyse et la galvanoplastie, un contrôle précis du courant continu est nécessaire, et les compteurs CC assurent une surveillance essentielle des processus et un retour de données. En résumé, la présence de compteurs CC est visible dans presque tous les aspects de la production, du stockage, de la consommation et du contrôle de l’énergie CC.

Comment choisir un compteur DC approprié

Lors du choix d'un compteur CC, il est important de se concentrer sur plusieurs paramètres essentiels pour garantir qu'ils répondent aux exigences de mesure. Premièrement, la plage fait référence aux valeurs maximales de courant et de tension qu'un compteur CC peut mesurer. La plage de l'instrument sélectionné doit être légèrement supérieure à la valeur maximale pouvant survenir dans le circuit réel pour laisser une marge de sécurité. Vient ensuite le niveau de précision, qui représente le degré de précision des mesures. Différents scénarios d'application ont des exigences différentes en matière de précision. Par exemple, des instruments de haute précision sont nécessaires pour le règlement énergétique, tandis qu'une précision conventionnelle peut être choisie pour la surveillance générale. De plus, les méthodes de sortie de signal doivent être prises en compte. Les compteurs CC intelligents modernes sont généralement équipés d'interfaces de communication numériques, qui facilitent la transmission à distance des données de mesure aux systèmes de surveillance pour une gestion et une analyse centralisées. Comprendre ces concepts de base vous aidera à faire le choix le plus approprié face à différents compteurs CC.
