Quelles sont les différences entre les compteurs CT et les compteurs d’énergie directe ?

Dans le domaine du comptage d'électricité, les compteurs d'énergie CT et les compteurs d'énergie directe sont deux produits courants, mais de nombreux utilisateurs ont encore des doutes quant à leurs différences. Cet article combine des principes techniques, des scénarios d'application et des cas industriels pour analyser en profondeur les principales différences entre les deux, vous aidant ainsi à choisir avec précision la solution appropriée !

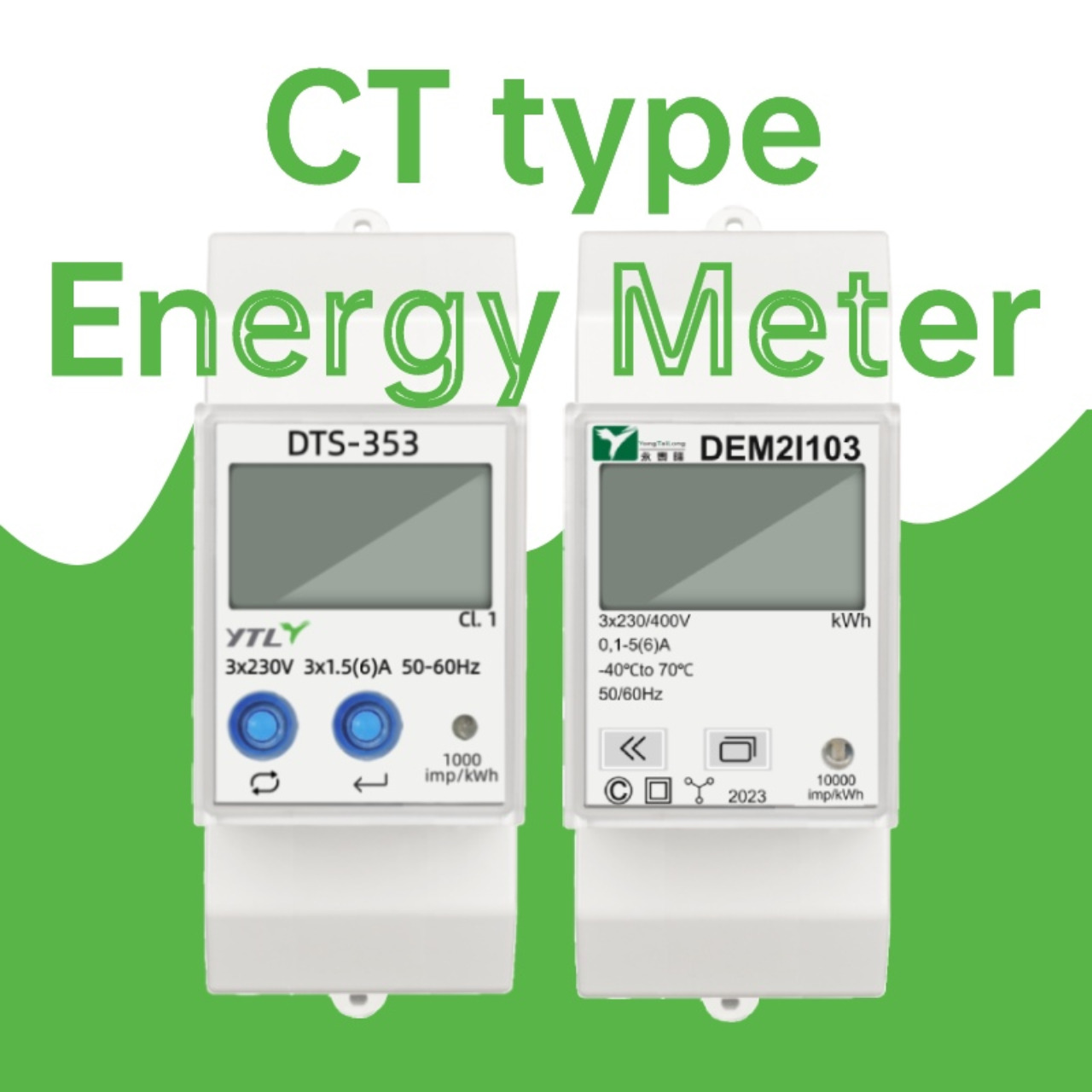

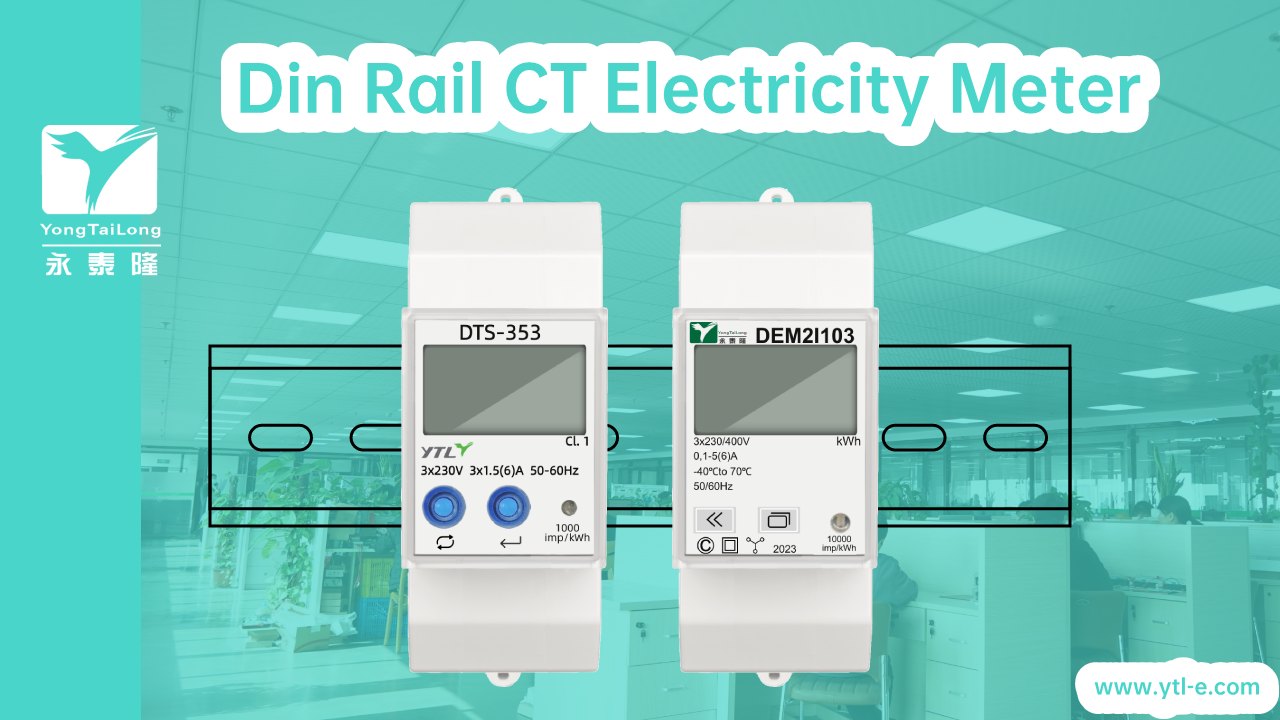

1. Principe de mesure : transformateur ou inverseur CT compteur d'énergie En utilisant un transformateur de courant externe (CT), le courant élevé est proportionnellement converti en un signal de faible courant (tel que 600A → 5A), qui est ensuite entré dans un compteur d'énergie pour la mesure.

Cette méthode de mesure sans contact évite le risque de connexion directe à des lignes haute tension et prend en charge la mesure de courant sur une large plage (jusqu'à plusieurs milliers d'ampères). Point fort technique : adoptant une conception d'inductance mutuelle à deux étages (module d'échantillonnage intégré CT externe), il a une plus forte résistance aux interférences électromagnétiques AC et le taux d'erreur peut être contrôlé dans les 0,5 %. Compteur d'énergie direct Mesurez le courant de ligne directement via un shunt en cuivre au manganèse et convertissez le courant élevé en un signal basse tension (tel que 5A → 0,875 mV). Convient aux scénarios de courant faible (généralement ≤ 100 A), mais nécessite un contact direct avec des lignes à haute tension, ce qui présente un risque pour la sécurité. Limites : Les problèmes de linéarité et de dérive de température du shunt peuvent entraîner des écarts de mesure à long terme, en particulier des performances instables dans des environnements à haute température ou à fortes fluctuations de courant.

2、 Installation et sécurité : commodité et risque Compteur d'énergie CT Avantage de l'installation : il n'est pas nécessaire de couper la ligne principale et l'installation peut être complétée en serrant directement le câble avec un CT rétractable, augmentant ainsi l'efficacité du projet de rénovation de 70 %. Conception de sécurité : isolation de mesure sans contact de la haute tension pour réduire le risque de choc électrique ; Circuit de détection d'état CT intégré, capable de surveiller en temps réel les défauts de circuit ouvert/court-circuit et d'alerter. Compteur d'énergie direct L'installation est complexe : le circuit principal doit être déconnecté et un shunt connecté. Un fonctionnement incorrect peut facilement provoquer des courts-circuits ou des risques d'arc, nécessitant de grandes compétences en électricité. Risque pour la sécurité : le séparateur est directement exposé à des environnements à haute pression et une utilisation à long terme peut provoquer un échauffement ou même un incendie en raison d'un mauvais contact.

3. Scénarios applicables : compteur d'énergie électrique CT de qualité industrielle ou de qualité civile, compteur d'énergie électrique de type direct Plage de courant : 100 A ~ 6000 A 1 A ~ 100 A. Les applications typiques incluent les usines, les sous-stations, les complexes commerciaux, les salles de distribution, les ménages et les petits magasins. marché dans des scénarios de courant faible en raison de leur faible coût.

4. Coût et maintenance : valeur à long terme par rapport à l'investissement à court terme Coût initial : les compteurs d'énergie CT nécessitent une configuration de transformateur supplémentaire, ce qui entraîne un prix par mètre plus élevé (environ 500 ~ 2 000 yuans), mais prennent en charge l'expansion modulaire, offrant une meilleure rentabilité à long terme. Les compteurs d'énergie directe sont abordables (100 à 500 yuans) et adaptés aux scénarios de faible charge avec des budgets limités. Coûts d'exploitation et de maintenance : vérifiez régulièrement si le fil de connexion d'échantillonnage du compteur d'énergie CT est tombé ; Serrez régulièrement les vis de connexion du cordon d'alimentation pour l'énergie électrique directe afin d'éviter les connexions desserrées causées par la dilatation et la contraction thermiques.

5. Tendances futures : intelligence et conformité Compteur d'énergie CT Prend en charge la synchronisation des données dans le cloud, la lecture des compteurs à distance et le suivi des émissions de carbone pour aider les entreprises à atteindre leurs objectifs de neutralité carbone Compteur d'énergie direct Prend en charge la synchronisation des données dans le cloud et la lecture des compteurs à distance, principalement utilisés pour la mesure finale domestique et industrielle.
