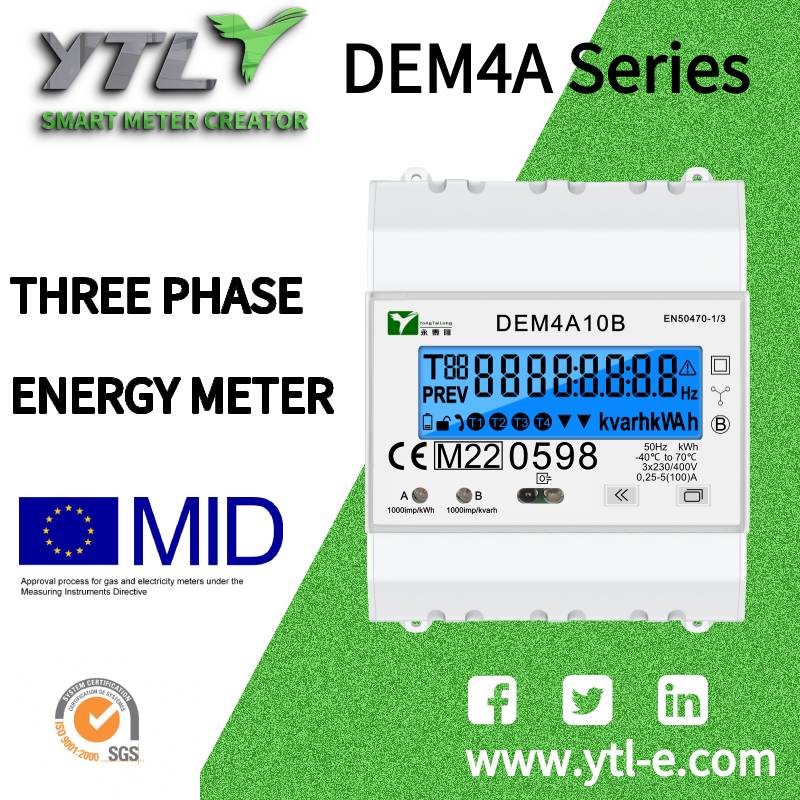

Dans le secteur de la mesure de l'énergie commerciale et industrielle, les systèmes sont principalement classés en mesure haute tension (HT) et basse tension (BT) en fonction de la classe de tension fournie. La mesure haute tension fait généralement référence à la mesure à moyenne tension (MT, par exemple 10 kV, 20 kV, 35 kV) et à des niveaux de tension plus élevés, tandis que la mesure basse tension s'applique aux niveaux de tension de distribution (par exemple 400 V, 480 V, 415 V). En tant que dispositifs de mesure de base, compteurs d'énergie triphasés présentent des différences systématiques dans les schémas techniques, les équipements de suppout et les objectifs de gestion entre ces deux scénarios. Cet article vise à analyser leurs distinctions et à fournir des informations sur la configuration professionnelle.

I. Différences fondamentales : essence technique et objectifs d’application

Mesure basse tension : Mesure la consommation électrique aux bornes de distribution soit directement, soit via des transformateurs de courant basse tension. Caractérisé par de faibles niveaux de tension et des solutions techniques intuitives et flexibles, ses principaux objectifs comprennent la répartition interne des coûts énergétiques, une gestion raffinée de l’efficacité énergétique et la surveillance des équipements.

Mesure haute tension : Doit s'appuyer sur des transformateurs de tension (TT) et des transformateurs de courant (CT) haute tension pour convertir la haute tension et le courant important du système primaire en signaux secondaires standard pour la mesure. Axé sur une intégration système hautement fiable et précise, il sert principalement de point de comptage légal ou standard pour le règlement des échanges avec les sociétés de réseau électrique, tout en imposant des exigences extrêmement élevées en matière de sécurité du système.

II. Schéma de configuration du comptage haute tension (point de règlement commercial)

Il s'agit d'un projet systématique donnant la priorité à l'exactitude, à la fiabilité et à la conformité réglementaire.

1. Éléments de configuration de base

• Compteurs de revenus de haute précision : Sélectionnez des compteurs intelligents triphasés à large portée et de haute précision, tels que Classe 0,5S (CEI 62053-22) or Classe 0.2 Les fonctions obligatoires incluent l'enregistrement d'événements horodatés (par exemple, sous-tension, sous-intensité, perte de phase, séquence de phases inversée), ainsi que la gestion des tarifs, la mesure de la demande, le gel des données et les capacités de communication à distance.
• Transformateurs de mesure de haute précision : La pierre angulaire de la précision du système. Les classes de précision des TC et des VT doivent correspondre à celles du compteur d'énergie, les sélections typiques étant Classe 0.2 or 0.2S (IEC 61869) . La sélection du rapport CT doit garantir que la charge normale de l'utilisateur fonctionne entre 30 % et 100 % de son courant nominal afin d'éviter les erreurs de mesure de charge légère.
• Armoires/boîtiers de comptage indépendants : Les circuits secondaires de comptage VT/TC, les compteurs d'énergie et les boîtes de jonction seront installés dans des armoires de comptage indépendantes et plombables, strictement isolées des circuits de protection et de surveillance pour garantir l'indépendance de la chaîne de comptage et la sécurité des données.
• Exigences du circuit secondaire : Utilisez des fils dédiés avec une section transversale suffisante pour minimiser la chute de tension secondaire du TT. Toutes les bornes doivent être solidement fixées et scellées.

2. Systèmes de câblage et sélection

• Système triphasé à trois fils : Applicable aux systèmes d'alimentation triphasés à trois fils sans ligne neutre (courant dans les scénarios moyenne et haute tension), utilisant 2 VT et 2 TC.
• Système triphasé à quatre fils : Convient aux systèmes triphasés à quatre fils avec une ligne neutre, employant 3 TT et 3 TC.
• Remarque sur la sélection du compteur clé : Le système de câblage du compteur (3 fils/4 fils) doit être strictement conforme à la méthode de câblage du transformateur et à la configuration du système.

III. Schéma de configuration de mesure basse tension (gestion de l'énergie interne)

Les solutions de mesure basse tension sont polyvalentes, guidées par l'acquisition de données et l'exploration de valeur.

1. Éléments de configuration de base

• Compteurs intelligents multifonctionnels : Choisir Classe 1.0 ou Classe 0.5 compteurs triphasés en fonction des besoins de gestion. Au-delà des fonctions de mesure de base, donnez la priorité à des fonctionnalités telles que les paramètres de qualité de l'énergie (harmoniques, scintillement, creux/augmentation de tension), l'enregistrement du profil de charge haute densité, la mesure et le contrôle de la demande et diverses interfaces de communication.
• Transformateurs de courant basse tension : Déployé lorsque le courant de charge dépasse la limite de connexion directe du compteur (généralement 60-100A). Une classe de précision de Classe 0,5 est recommandé. La sélection doit également suivre le principe de l'adaptation de la gamme.
• Communication et intégration : Les protocoles de communication sont essentiels. En plus du standard industriel Modbus, évaluez la prise en charge de protocoles tels que DLMS/COSEM (norme mondiale d'utilité) , CEI 61850 (pour les grandes sous-stations) , ou M-Bus (norme européenne de construction) pour répondre aux besoins d’intégration du système et d’expansion future.

2. Couches d'application typiques

• Mesure de la ligne entrante principale : Installez des compteurs multifonctionnels de haut niveau pour réaliser une surveillance de la consommation d'énergie à l'échelle de l'entreprise (énergie, demande, facteur de puissance, qualité de l'énergie).
• Mesure zonale/sous-élément : Mettre en œuvre des compteurs indépendants pour la climatisation, l'éclairage, les équipements de traitement, etc. Des compteurs multifonctionnels « économiques » rentables peuvent être sélectionnés, à condition que la cohérence de la communication soit assurée.
• Mesure des équipements critiques : Pour les équipements de forte puissance, à fréquence variable ou générateurs d'harmoniques, la sélection du compteur doit mettre l'accent sur les caractéristiques de réponse dynamique et les capacités de mesure des harmoniques.

IV. Principes universels de sélection et de configuration

1. Principe de correspondance de chaîne de précision : L'erreur globale du système de mesure est déterminée par le composant le moins précis. Assurez-vous que les classes de précision du compteur, des TC et des VT sont coordonnées.
2. Principe d'adaptation de la portée : La sélection du rapport du transformateur doit être centrée sur la charge de fonctionnement à long terme afin de maintenir le fonctionnement dans la plage de précision optimale.
3. Adéquation des fonctionnalités et principe prospectif : Évitez la sous-configuration ou la surconfiguration. Réservez la bande passante de communication et la capacité de stockage des données pour les futures applications de données (par exemple, analyse de l'efficacité énergétique, comptabilité du carbone).
4. Principe de conformité : Les systèmes de points d'établissement haute tension doivent être entièrement conformes aux réglementations locales et aux exigences techniques des services publics. Les systèmes de mesure interne basse tension doivent garantir la reconnaissance et l’auditabilité des données internes.

Conclusion : De la mesure précise à l'autonomisation de la valeur des données

Les compteurs haute tension et basse tension représentent des rôles distincts des compteurs d'énergie dans la chaîne de valeur de l'énergie : le premier agit comme un arbitre précis garantissant le commerce équitable et la conformité réglementaire, tandis que le second sert de moteur de données favorisant l'amélioration de l'efficacité énergétique et l'optimisation de la gestion.

Pour les fabricants de compteurs, la capacité de fournir des solutions complètes, allant des systèmes de comptage de revenus haute tension (y compris les transformateurs et l'intégration d'armoires) à l'IoT basse tension. compteur intelligent clusters – est la pierre angulaire pour servir des marchés diversifiés. Une compétitivité accrue réside dans l'intégration de ces deux couches de flux de données pour fournir aux clients des services à valeur ajoutée de bout en bout, allant du règlement conforme aux informations sur l'efficacité énergétique.

Pour les utilisateurs, un schéma de configuration professionnel revêt une importance au-delà de l’achat d’équipement. Il s'agit de la première étape vers la conversion de la consommation d'énergie intangible en actifs numériques visibles, gérables et optimisables, établissant ainsi une base de données solide pour des opérations durables et une compétitivité accrue.
