Dans les scénarios électriques industriels, commerciaux et même des ménages, les compteurs d'énergie CT sont devenus l'outil de base de la gestion de l'énergie en raison de leur mesure de haute précision, de leur mesure actuelle importante, de leur surveillance intelligente et de leur stabilité à long terme. Cependant, la normalisation et l'attention aux détails du processus d'installation déterminent directement si les performances de l'équipement peuvent être maximisées.

Cet article se concentre sur 7 étapes clés pour vous apprendre à installer et à déboguer efficacement les compteurs d'énergie CT, à éviter les dangers cachés, à améliorer l'efficacité énergétique et à analyser en profondeur comment leurs avantages techniques peuvent être transformés en valeur pratique!

Étape 1: Choisissez le bon phénotype - l'adaptation environnementale est la base d'un fonctionnement efficace

Les compteurs d'énergie CT sont généralement installés de deux manières: suspendu et monté en rail

Type suspendu: Convient pour des armoires de distribution spacieuses ou des installations de mur indépendantes, avec les avantages de bonnes performances de dissipation thermique et d'entretien facile. Il est couramment utilisé dans des scénarios industriels tels que les usines et les sous-stations.

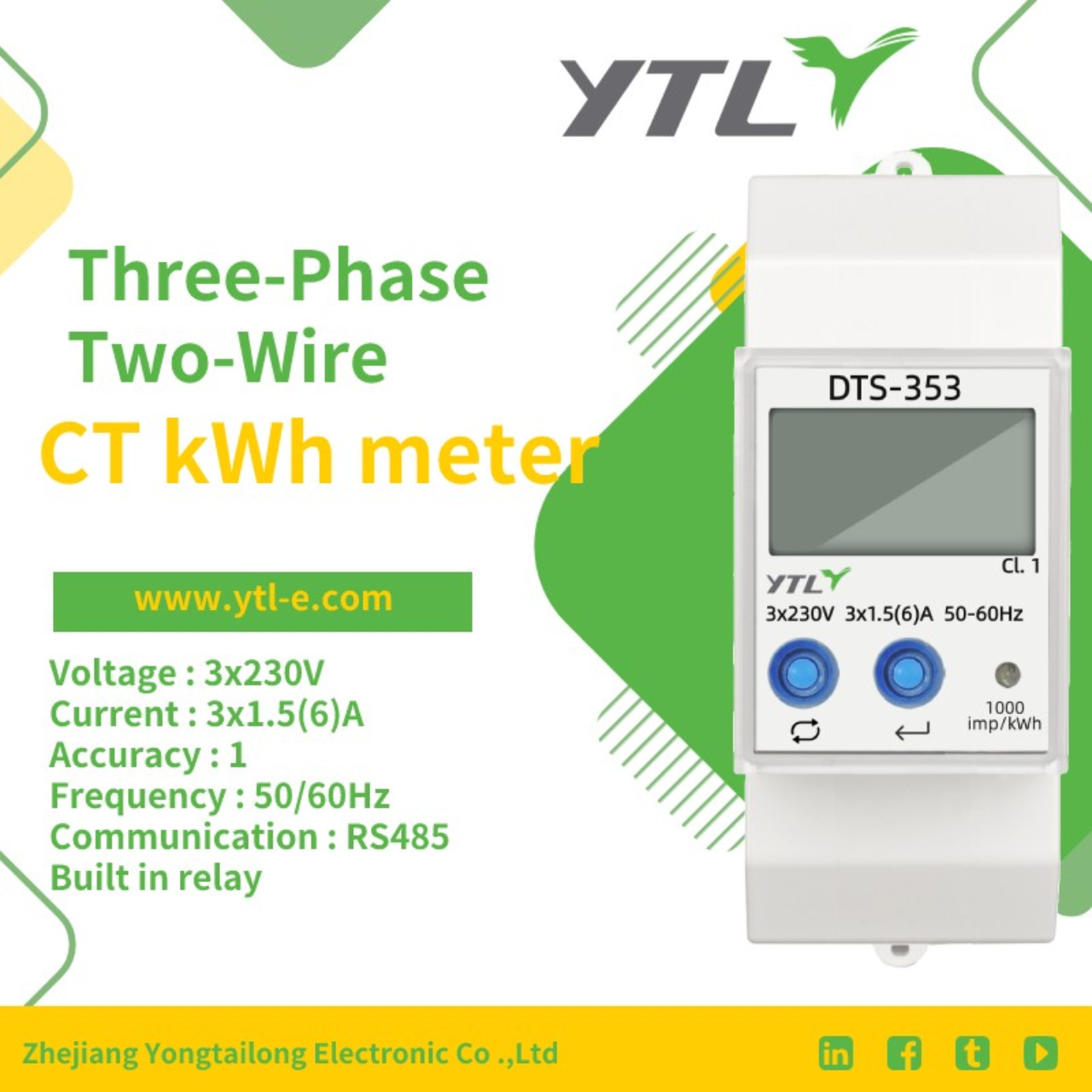

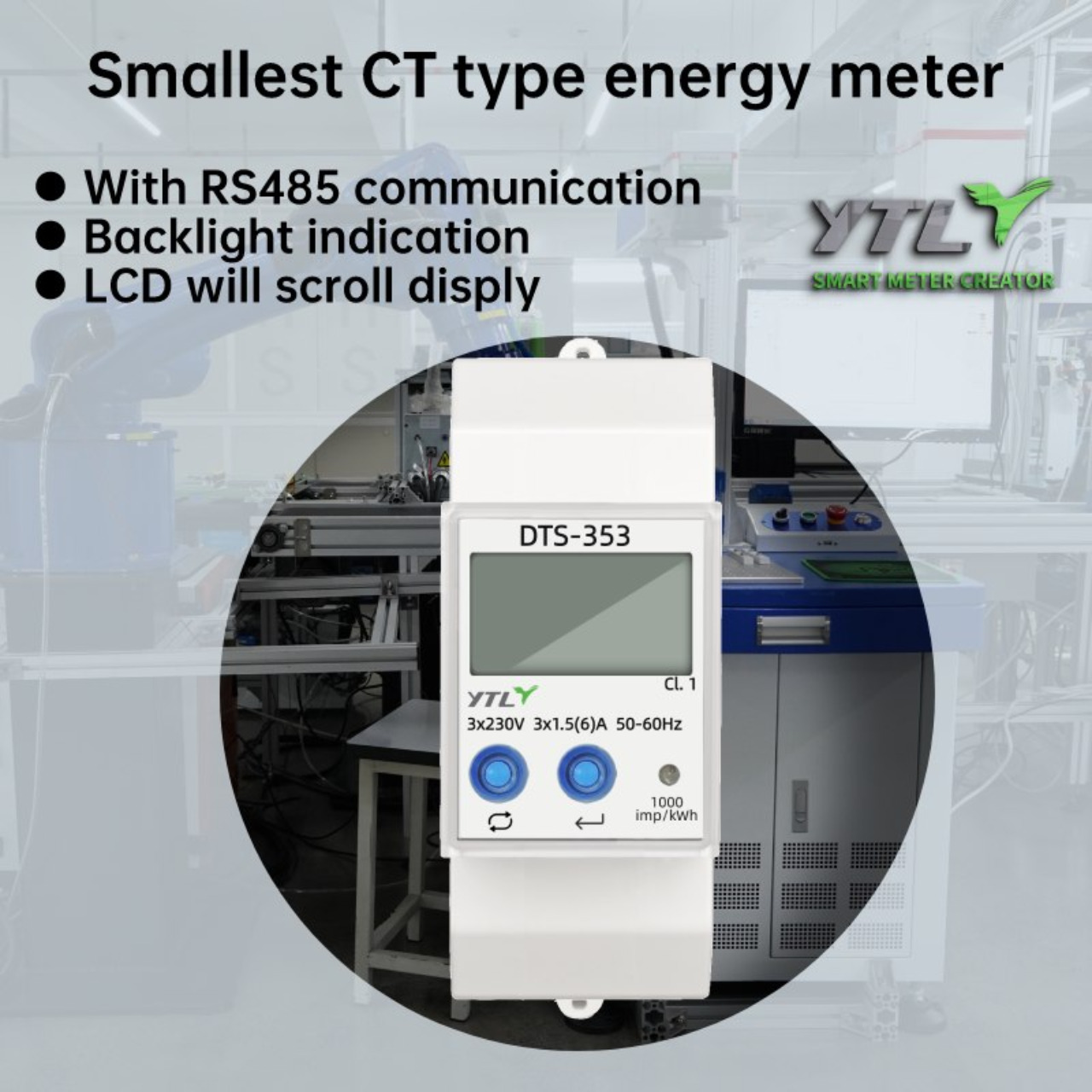

Type de rail: de taille compacte, peut être directement intégré à des rails de 35 mm standard, adaptés aux boîtes électriques intelligentes ou aux armoires de distribution des ménages avec un espace limité, augmentant l'efficacité de l'installation de plus de 50%.

Étape 2: Faites correspondre avec précision les transformateurs actuels - la clé d'un taux d'erreur inférieur à 0,5%

La sélection des transformateurs de courant (CTS) affecte directement la précision de la mesure et doit suivre deux principes:

Correspondance de plage: sélectionnez les spécifications CT en fonction du courant de charge sur le site. Par exemple, lorsque le courant de crête réel est de 500A, il est recommandé d'utiliser un transformateur 600: 5A pour éviter la distorsion de mesure causée par la surcharge.

Niveau de précision: CT avec une précision de 0,5 ou plus doit être sélectionné pour assurer le contrôle coordonné avec l'erreur du compteur d'énergie, et la précision globale du système atteint la norme de niveau 1.0.

Pourquoi mettre l'accent sur la tomodensitométrie de 0,5?

Si un transformateur à faible précision est utilisé, même si la précision du compteur d'énergie lui-même est élevée, l'erreur globale du système peut toujours dépasser 2%, ce qui entraîne une grande erreur dans la facture mensuelle moyenne d'électricité! Le schéma TDM de haute précision correspondant au compteur d'énergie CT assure une mesure précise.

Étape 3: Rapport Ratio - Le fonctionnement central de la création de données "Distez la vérité"

Après avoir installé le CT, il est nécessaire de saisir le rapport de transformation CT (tel que 600: 5A correspondant à un rapport de transformation de 120) sur l'interface du paramètre du compteur d'énergie. Points de fonctionnement:

Vérifiez les informations sur la plaque signalétique: le rapport de transformation doit être cohérent avec l'étiquette du corps CT pour éviter les erreurs d'entrée manuelles.

Les compteurs CT ont une protection de mot de passe pour définir le rapport de transformation. Ce n'est que lorsque le mot de passe est entré correctement que le rapport de transformation peut être défini pour empêcher le personnel non autorisé de faire des erreurs.

Étape 4: Spécifications de câblage - La correspondance de phase détermine la fiabilité du système

Les erreurs de câblage peuvent faire l'écart de mesure dans les cas légers et le risque de court-circuit dans des cas graves! Doit suivre strictement:

Les phases de tension et de courant correspondent à un à un: la ligne de tension en phase A est connectée au CT en phase A, et les phases B et C sont les mêmes pour éviter le désalignement des phases.

Serrez la pression du terminal: utilisez un tournevis à couple pour vous assurer que la pression terminale répond à la norme (généralement 0,5 à 0,8 n · m), pour empêcher le mauvais contact de provoquer un circuit ouvert CT.

Conception de sécurité du compteur d'énergie CT:

Guide du code couleur: Les bornes de câblage utilisent les couleurs jaunes, vertes et rouges pour distinguer les trois phases ABC et réduire le risque de mal.

Étape 5: Configuration de la communication - Connectez le "dernier mile" de la gestion intelligente

Un compteur d'énergie CT qui prend en charge la communication RS485 nécessite que la configuration suivante soit terminée:

Spécification de câblage: RS485 adopte la paire torsatée blindée, avec une séquence de lignes A / B compatible avec l'hôte, et des résistances de borne de 120 Ω sont installées aux deux extrémités du bus.

Correspondance du protocole: Définissez des protocoles de communication tels que Modbus RTU et DL / T645 pour assurer une intégration transparente avec le système informatique supérieur.

Avantages des compteurs d'énergie CT dans l'Internet des objets:

Synchronisation des données cloud: Après se connecter à la plate-forme de gestion de l'énergie, des indicateurs clés tels que la charge d'électricité et le facteur de puissance peuvent être affichés en temps réel.

Lecture du compteur à distance: générer automatiquement les rapports de consommation d'électricité quotidiens / mensuels / annuels, ce qui permet d'économiser 90% des coûts de lecture manuels.

Étape 6: Acceptation de la sécurité - La ligne de défense ultime pour éliminer les dangers cachés

Avant de s'allonger, il est nécessaire d'effectuer trois chèques:

Test d'isolation: Utilisez un mégohmmètre 500 V pour mesurer la résistance à l'isolation du circuit, garantissant que la valeur est supérieure à 10 m Ω.

Vérification de la mise à la terre: Protection en PE Résistance au fil de mise à la terre ≤ 4 Ω, pour éviter les frappes de foudre et les risques de fuite.

Vérification de phase: Utilisez un détecteur de phase pour vérifier si la tension est cohérente avec la polarité CT.

Étape 7: Pouvoir sur le débogage - Vérifiez le fonctionnement fonctionnel complet du système

Après la puissance allumée, confirmez selon le processus:

Fonction de base: si l'écran affiche normalement la tension, le courant, la puissance et d'autres données.

Test de communication: les données en temps réel sont lues dans l'ordinateur supérieur ou l'application mobile pour vérifier la stabilité de la communication.

Observation de la mesure: Vérifiez si le voyant d'impulsion du mètre CT clignote normalement.

Les compteurs d'énergie CT ne sont pas seulement les auditeurs des factures d'électricité, mais aussi le "cerveau intelligent" pour les entreprises afin de réduire les coûts et d'augmenter l'efficacité. Choisissez des compteurs d'énergie CT de communication de haute précision, sans entretien et solides pour injecter une valeur à long terme dans votre système électrique à partir de l'étape de l'installation!
